美国发电机技术公司在发电机线圈短路监测和计算机分析服务等方面在世界上处于领导地位。它能帮助工程技术人员精确查明发电机内微小的振动的原因。它具有多种功能，运行稳定，质量可靠。同时，它具有友好的用户界面，可以对发电机提出预见性的修理意见，并鉴定转子重新绕线后的质量。

Rotor Winding Shorted Turn Analysis Systems

发电机转子线圈短路监测仪

产品简介：

    发电机转子线圈匝间短路是由发电机转子中的绕组间绝缘失效引起的。随着发电机使用时间的增长，匝间短路出现的可能性越大。每一次停机与启动循环中产生的应力是引起匝间短路的特别重要的原因。重新绕制的线圈，在动态时，有时也会发生匝间短路。励磁线圈中的匝间短路可能会引起运行时限制负载，情况变得严重时，将有可能直接导致震动和停机。

    美国发电机技术公司是世界上著名的转子线圈短路监测仪的制造商，几十年来专门从事同步发电机与电动机转子匝间短路的监测，是国际知名发电机主机厂如GE，Siemens，和Mitsubishi的指定供应商。诺斯美电子技术（上海）有限公司是美国发电机技术公司的在华独 家总代理，长期以来为客户提供国际一流水准的发电机监控设备。

匝间短路的危害：

在特定的负荷下，匝间短路时需要更大的励磁电流，降低效率。

较高的励磁电流引起较高的工作温度，降低可靠性。

励磁电流的变化会引起温度不均衡和转子的变形，进一步会引发转子振动。

匝间短路引起的不平衡将随负荷变化而变化，因而在特定的负荷下进行的补偿，不可能完全消除匝间短路引起的所有不平衡。

转子线圈短路监测仪的特点：

能及时地发现转子线圈短路， 防止严重事故的发生。

能准确地发现短路所在的线圈，以及短路的匝数，缩短维修的时间。

技术先进，性能优越，准确性高。

几十年长期累积，经验丰富。

实践证明能长期安全可靠地运行。

一个电厂可以只配一台主机，每台发电机配一个传感器，总体成本低，但非常有效。

匝间短路的检测：

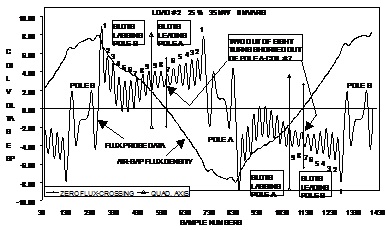

    新技术采用永久安装在定子槽楔上的气隙磁通探测元件。这个探测线圈对于转子表面经过它的时候产生的径向磁通密度的变化非常敏感，它的输出波形反映了转子径向气隙磁通密度随时间的变化速率，因而它极大地放大了径向磁通密度的斜率在瞬间的变化。转子径向气隙磁通由槽内转子线圈漏磁通所产生。因而转子径向气隙磁通密度正比于槽内转子线圈的实际有效的匝数，分析和计算磁通探测元件的波形就能发现匝间短路的情况。参见上图。成功的检测系统需要把失真系数从槽内漏磁通数据分离出去，并且能对数据进行精确的计算和分析。美国发电机技术公司有先进的电子系统，大量的数据库和科学的软件，在发电机线圈短路监测和计算机分析服务等方面始终处于在世界领先水平。先进，准确，可靠的转子线圈短路监测仪是世界上绝大多数电厂和大型电动机用户的首选。

9610式便携式监测仪：

    自从上世纪80年代开发成功以来，9610便携式监测仪经过多年来的不断改造，已发展成为全球电厂用来检测线圈短路的主力产品。9610式便携式监测仪由笔记本电脑同分析仪组成，方便可靠，可监控2台发电机运行。

G50可远程操控检测仪：

    G50是美国发电机技术公司的最新产品，可以不停地同时监控多达4台发电机。通过网络或VPN、监控和采集到的数据可以即时传送到远方。如需要，美国发电机技术公司的技术人员可以即时监测全球任何装有G50检测仪的发电机的状态，随时帮助电厂人员分析判断状况。

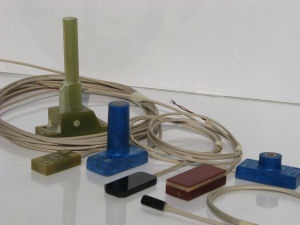

永久性空气间隔探头：

    永久性探头是根据不同的运用而制作的。采用正确的探头种类、灵敏度和尺寸，对有效采集数据非常重要。

临时性空气间隔探头：

    临时性探头是通过定子上的通风口深入到空气磁隙（air gap）中，不同于固定的探头必须在停机时安装。临时性探头可为那些面临匝间短路风险的发电机提供即时的监测方法。

部分业绩：

Generatortech的转子线圈短路监测仪数百用户遍及全球，国内部分用户如：阳江核电站、三门核电、海阳核电、防城港核电、外高桥电厂、玉环电厂、谏壁电厂、徐州电厂、平海电厂、常熟电厂、白杨河电厂、济宁电厂、乌鲁木齐热电厂、福州电厂、台山电厂，以及香港电灯有限公司等等。部分国际用户例如：American Electric Power, Alberta Power, Alliant Energy, Alabama Power Co., Ameren - UE & CIPS, Arizona Public Service, BESCO, Carolina Power & Light Co., Central Hudson (NY), Chevron Indonesia, Cinergy, City of Austin, City of Lakeland, Conectiv, Consumers Energy, CSW Energy, Duke Power (NC), Ebensburg Power (PA), El Paso Electric, Electric Energy,  Inc. (IL), Eskom - South Africa, Exxon (TX), FirstEnergy, Florida Power and Light, FMC Corporation, Florida Power Corporation, General Electric, Georgia-Pacific, Georgia Power, Gulf Power (FL), Hawaiian Electric, Hyundai Heavy Industries, Houston Light & Power, Jeumont Industrie (France),  Korea Electric Power, MMWEC (MA),  Orion Power, Ontario Hydro (Canada),  Pacific Corp, Pacific Power & Gas (LA), Panda Brandywine, Portland GE, Powergen（Trinidad）, PSEG Power, Reliant Energy, Sask Power(Canada), Siemens – Westinghouse, Shell Chemical, Stanwell Corporation (Australia), Valero Refining Company,  Xcel Energy…等等.
